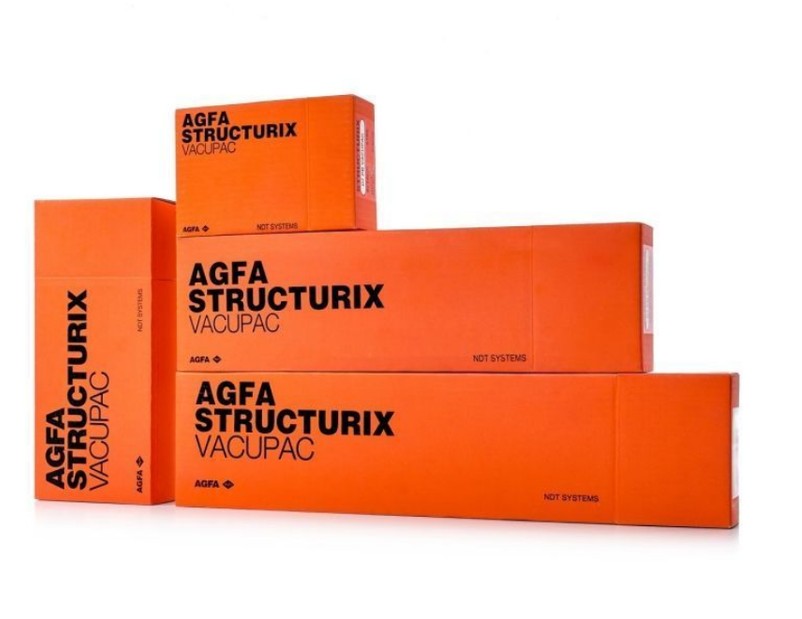

Рентгеновская пленка Agfa

Рентгеновская пленка Agfa

Оставьте заявку

нажимая на кнопку, вы
даете согласие на обработку
персональных данных.

Наличие на складе: да
Производитель: -
Страна производитель: Россия
Наличие в Госреестре: -

Поверка: -
Гарантия: 1 год
Взять в аренду: уточняйте


Системы плёнок AGFA  являются именно тем типом пленок, который наиболее часто используется в промышленной радиографии.
Наши клиенты по достоинству оценили универсальность и широту применения нашей продукции.
Европейский стандарт ISO 9001 (Международная организация по стандартизации, МОС) для AGFA - норма жизни. AGFA всегда соответствует самым высоким требованиям, предъявляемым качеству продукции.
Плёнки AGFA Structurix   имеют безупречную репутацию. Любые запросы клиентов удовлетворяются полностью. За счёт чрезвычайно дорогостоящих и широкомасштабных исследований качество плёнок АГФА  было значительно улучшено.
Семейство плёнок AGFA  основывается на передовых технологиях производства фирмы AGFA, которые учитывают два оснополагающих фактора неразрушающего контроля (НК) - качество изображения и стабильность свойств.

Оптимальное качество изображения

Применение для плёнок AGFA Structurix  новейших эмульсий приводит к улучшению контрастности и высокой чувствительности, в результате чего обеспечивается максимально точное распознавание дефектов для каждого диапазона толщин материалов. При этом, даже самые мелкие дефекты чрезвычайно легко распознать.
Обработанная пленка имеет безупречную структуру поверхности, а изображение на снимке - приятный голубой оттенок.

Стабильность качества производства

Плёнки AGFA Structurix   производятся большими партиями. Чтобы соответствовать мировым стандартам качества, они производятся и пакуются на территории одного завода в условиях жёсткого контроля на самом современном оборудовании.
Качество пленок соответствует стандарту ISO 9001, что подтверждено сертификатом. Всё это является основой системы, результатом которой стало стабильное, исключительно высокое качество изготовления. Производство, оборудование и системы управления - это одна система, нацеленная на неуклонное улучшение качества.
Новейшая технология (Split Emulsion Layer, SEL) позволяет достичь оптимальную гомогенность полива эмульсии на всей поверхности пленки.

Стабильное качество обработки

Плёнки AGFA Structurix  пользуются репутацией высококачественных изделий, показывающих стабильные результаты в самом широком спектре их применения.
Технология "Кубический гранулат плюс" ("Cubic grain plus") как раз и является основой неизменности параметров. Чрезвычайно низкое отклонение размеров зерна в сочетании с его кубической формой, одновременно даёт абсолютно такую же плотность всех проявленных снимков, даже при различных условиях съёмки. И более того, они обеспечивают очень высокий уровень контрастности, который в конечном итоге и приводит к высочайшему качеству изображения

Защитное покрытие

Важнейшим свойством плёнок AGFA  является применение в технологии фирмы AGFA раздельных антибликовых слоев эмульсии (т. н. Split Antistress Layer "SAL")
Этот верхний защитный слой даёт плёнкам уникально высокую сопротивляемость к давлению, царапинам и сгибам.
Другим преимуществом этого покрытия является шероховатая поверхность, которая идеально подходит для автоматической фидерной системы подачи плёнки.

Чувствительность пленок к свету при обработке

Плёнки AGFA Structurix  могут дольше подвергаться воздействию неактиничного света в условиях фотолаборатории без сенситометрического вуалирования (ANSI PH 2,22, Американский национальный стандарт), чем обычные. При этом может использоваться более яркое неак-тиничное освещение, что приводит к улучшению условий и эффективности работы.

Пленки специального применения

AGFA Structurix  F8

Эта высококачественная сенсибилизированная (очувствленная к оптическому диапазону) плёнка была разработана специально для применения с флуорометал-лическими экранами (RCF), когда экспозиция, получаемая со свинцовыми экранами чрезмерно велика или, когда радиационная безопасность имеет первостепенное значение.
Чувствительна ко всем экранам с ультрафиолетовым и голубым свечением. Вольфрамат-кальциевые экраны со слоем свинца или окиси свинца, т.н. флуоро-металлические экраны (AGFA  RCF) наиболее подходят для применения в промышленности.
AGFA  Structurix  F8 с флуоресцентными экранами применяется для контроля массивных конструкций, бетона, трубопроводов, где рентгеновское излучение должно быть ограниченно, а также для использования совместно с импульсными рентгеновскими аппаратами и рентгеновскими микроскопами.
Когда время контроля является самым важным, применение высокочувствительных усиливающих экранов AGFA NDT 1200 может уменьшить время экспозиции в 3-6 раз по сравнению с флуорометаллическими экранами.
AGFA  F8 с флуоресцентными экранами дает высококонтрастные снимки с высоким разрешением. В тех случаях, когда требуется повышенная четкость, рекомендуется использовать D8 со свинцовыми экранами.
AGFA  F8 высокоскоростная, высококонтрастная, мелкозернистая пленка. В основном применяется с флуорометаллическими (RCF) или флуоресцентными экранами:

  • чувствительность к излучению как важнейшее требование;
  • бетонные и прочие тяжелые конструкции;
  • низкий уровень излучения" например, для микрофокусной технологии.

AGFA  F6

Результатом последних исследований фирмы AGFA явился новый продукт для скоростной радиографии AGFA NDT F6, специально разработанный для оффшорных трубопроводов или схожих областей применения. Эти области требуют короткого времени экспозиции, применения флуорометаллических экранов и быстрой обработки. Тип F6, сенсибилизирован (очувствлен) к голубому и ультрафиолетовому свечению, применяется с экранами RCF. Флуорометаллические экраны (RCF), изготовленные с люминофором CaW04, обеспечивают Вам высокое качество.
AGFA NDT F6 при ручной обработке теряет основное преимущество - скорость обработки.
AGFA NDT F6 высококонтрастная, мелкозернистая, среднескоростная пленка, преимущественно используемая с флуорометал-лическими (RCF) или флуоресцентны-ми экранами, может быть обработана при стандартном 8-минутном цикле или коротком цикле (90 сек.):

  • оффшорные трубопроводы;
  • требования быстрой обработки.

УСИЛИВАЮЩИЕ ЭКРАНЫ AGFA

В гамме продуктов AGFA T имеется два типа усиливающих экранов: флуорометаллический экран (RCF) и высокоскоростной флуоресцентный экран NDT 1200.

Преимущества усиливающих экранов AGFA
Флуорометаллический (RCF) и флуоресцентный (NDT1200) экраны AGFA NDT, основаны на использовании обычного фосфоресцирующего материала вольфрамата кальция (CaW04), уменьшающего экспозицию и/или уровень излучения. Они позволяют производить контроль толстостенных изделий.
AGFA NDT RCF и NDT 1200 экраны обеспечивают производительный и эффективный контроль. Они позволяют сократить время контроля.
Гибкость экранов значительно упрощает радиографию объектов изогнутой формы.

Отличительные особенности усиливающих экранов AGFA
Под действием ионизирующего излучения флуорометаллические экраны AGFA RCF испускают голубое свечение. У экрана имеется встроенный фильтр из оксида свинца для рассеянного излучения. Спектр излучения экрана как раз рассчитан на спектральную чувствительность пленок AGFA NDT типа F. Флуоресцентный экран AGFA  RCF являет собой идеальный компромисс между различимостью деталей и эффективностью работы. Сверх устойчивое защитное покрытие (ЕВС/ Elektron-Beam Cured) и полиэстеровая основа делают экран особенно прочным.
Особенно важно то, что экраны AGFA  RCF можно применять для обследования морских трубопроводов. Сочетание чувствительности экрана и быстрого процесса обработки пленки AGFA  F6 представляет собой идеальную систему Пленка-Экран. При стандартном применении экранов AGFA NDT RCF в сочетании с пленкой AGFA  F8 дает значительную экономию во времени.
Обладающий голубым излучением флуоресцентный экран AGFA NDT 1200 имеет чрезвычайно высокую поглощающую способность и эффективность в сочетании с вполне приемлемой различимостью деталей. Комбинация пленки AGFA  F8 или F6 делает эту систему Пленка - Экран очень удобной для случаев, когда требуются высокие энергии излучения, например, для контроля тяжелых конструкций или бетонных сооружений (мосты и здания). Экран AGFA  1200 также эффективен при контроле импульсными аппаратами и для микрофокусной технологии, у которых дозы излучения очень низки.

Уход за усиливающими экранами AGFA
Экраны АГФА  должны быть защищены от сырости, высоких температур и ультрафиолетового излучения. Пыль и пятна должны удаляться с экрана специальным очистителем. Очиститель, содержащий антистатик, не только очищает экран, но и предотвращает налипание на экран грязи и пыли, вызванное статическим электричеством.

Относительный фактор экспозиции
Когда экспонирование происходит с применением флуоресцентных экранов, очень важно понимать, какое влияние на этот процесс могут оказать такие факторы как температура, энергия излучения и время экспозиции.
Усиливающие экраны флуоресцируют эффективнее при низкой температуре, т.е. при повышении температуры их эффективность снижается.
С увеличением энергии излучения, поглощение флуоресцентных экранов уменьшается и, в результате, эффект усиления уменьшается. Из-за эффекта, характерного для флуоресцент-ных экранов, усиливающее действие последних, по сравнению со свинцовыми экранами, уменьшается с увеличением продолжительности экспозиции.

КРАТКИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЛЕНОК AGFA NDT
Параметры D2 D3 D4 D5 D7 D8 F8
RCF
F8
NDT-1200
Средний градиент 7.2 6.4 6.0 5.7 5.2 4.6 4.6 3.3
Чувствительность (обрат.P) 1.5-2 2.5-3 4-5 6-7 10-12 14-15 50-300 800-1200
Класс EN 584-1 С1 С2 С3 С4 С5 С6
Наличие специального защитного слоя + + + + + + + +











Относительные факторы экспозиции
  100кВ
(1)
200кВ
(2)
Иридий 192
(3)
Кобальт 60
(4)
Линейный
ускоритель 8 MB
(5)
Контрастность
(*)
AGFA NDT D2 9.0 7.0 8.0 9.0 9.0 6.0
AGFA NDT D3s.c. 9.5 8.0 - - - 5.3
AGFA NDT D3 4.1 4.3 5.0 5.0 5.1 5.5
AGFA NDT D4 3.0 2.7 3.0 3.0 3.1 5.4
AGFA NDT D5 1.7 1.5 1.5 1.5 1.5 5.4
AGFA NDT D7 1.0 1.0 1.0 1.0 1.0 5.4
AGFA NDT D8 0.6 0.65 0.6 0.6 0.6 4.3

(1) В соответствии с ANSI PH 2.8, ISO 7004, без свинцовых экранов.
(2) В соответствии с ANSI PH 2.8, ISO 7004 и EN 584-1, со свинцовыми экранами 0,027 мм.
(3) 8 мм Си фильтрование, свинцовые экраны 0,1/0,2 мм.
(4) Экспозиция со свинцовыми экранами 0,1/0,2 мм.
(5) Экспозиция с металлическими экранами: передний - 1 мм; задний - 1 мм. Объект Fe -160 мм, расстояние фокус - плёнка (FFD-2M).
(*) Контрастность. Средний градиент участка характеристической кривой в диапазоне плотностей от 1,5 до 3,5. Определен при 200 кВ в соответствии с ISO 7004.

Качество изображения и классы

Введение стандартов классификации промышленных радиографических плёнок EN 584-1, ASTM Е-1815 (Американское общество по испытанию материалов) и ISO 11699-1, JIS-K7627 (Японский промышленный стандарт), очень важно для классификации типов плёнок в сочетании с соответствующим процессом обработки.
Эти стандарты определяют различные типы промышленных радиографических плёнок, в соответствии с объективно заданными параметрами, которые и определяют качество снимка.
Стандарты контроля за обработкой плёнок EN 584-2 и ISO 11699-2 предусматривают процесс фотообработки на уровне пользователя. Целью этого является уверенность в том, что классифицированная система при повседневном применении даст ожидаемые результаты.
Результатом возможности объективного определения характеристик пленочных систем (Пленка + Химреактивы + Фотообработка) является то, что радиография остаётся основным и наиболее широко распространенным методом НК.
Система классификации определяет пленку вместе со средствами ее обработки (тип обработки и химреактивы). Это подчеркивает важность обработки при формировании изображения.
Параметры:

  • G2 - (контраст) при плотности почернения D=2;
  • G4 - (контраст) при плотности почернения D=4;
  • SD - (шум) при плотности почернения D=2;
  • G/SD- при плотности почернения D=2;
Качество изображения и классы пленок
  Новый Старый
Тип пленки
AGFA NDT
CEN
EN 584-1
ASTM
E 1815-96
ISO
11699-1
JIS
K7627
ISO
5579
DIN
54-117
RCC-M BS
2600
D2 C1 спец. T1 T1 GI GI 1 A
D3s.c.     T1 T1 GI GI 1 A
D3 C2 I T1 T1 GI G2 2 A
D4 C3 I T2 T2 GI G2 3 A
D5 C4 I T2 T2 GII G2 3-4 A
D7 C5 II T3 T3 GIII G3 4 B
D8 C6 III T4 T4 GIII G4 4-4 B



А/Автоматическая обработка
Химреактивы: G135/G335 - время обработки: 100 сек. Температура обработки: 28°С - (82°F)
  ГРАДИЕНТ G
Тип пленки
AGFA NDT
CEN ISO ASTM плотность
2
плотность
4
D2 C1 T1 спец. 5.2 9.1
D3 C2 T1 I 4.7 8.6
D4 C3 T2 I 4.6 7.6
D5 C4 T2 I 4.4 7.6
D7 C5 T3 II 4.4 7.6
D8 C6 T4 III 4.1 5.2









А/Автоматическая обработка
Химреактивы: G135/G335 - время обработки: 100 сек. Температура обработки: 28°С - (82°F)
sigmaD G/sigmaD ISO скорость ДОЗА m Gy
плотность
2
плотность
2
S D=2
0.014 371 32 22.3
0.016 294 64 14.0
0.020 232 100 8.7
0.026 169 200 4.6
0.031 142 320 3.2
0.035 114 400 2.2









B/Ручная обработка
Химреактивы G128/G328-время обработки: 300 сек. Температура обработки: 20°С - (68°F)
  ГРАДИЕНТ G
Тип пленки
AGFA NDT
CEN ISO ASTM плотность
2
плотность
4
D2 C1 T1 спец. 5.1 9.0
D3 C2 T1 I 4.8 8.4
D4 C3 T2 I 4.6 8.0
D5 C4 T2 I 4.6 8.0
D7 C5 T3 II 4.6 8.0
D8 C6 T4 III 4.1 6.8



B/Ручная обработка
Химреактивы G128/G328-время обработки: 300 сек. Температура обработки: 20°С - (68°F)
sigmaD G/sigmaD ISO скорость ДОЗА m Gy
плотность
2
плотность
2
S D=2
0.013 392 32 23.5
0.016 303 64 14.0
0.020 232 100 8.7
0.026 177 160 4.4
0.032 144 320 3.2
0.035 117 400 2.2



Характеристики Область приминения
AGFA D2
Сверхмелкозернистая пленка с очень высоким контрастом. Идеальна для снимков, требующих наиболее четкой передачи деталей изображения.
  • электронные компоненты
  • композиционные материалы
  • литые детали (легкие металлы и сплавы)
  • многопленочная техника
AGFA  D3s.c.
Пленка с нанесенным с одной стороны слоем эмульсии, дающая наилучшее качество снимка, высокий контраст, приятный цвет, достоверность расшифровки. Бесцветное проводящее покрытие защищает поверхность пленки в любых условиях.
  • электронные компоненты
  • композиционные материалы
  • нейтронная радиография
  • многопленочная техника
  • техника проекционной радиографии с увеличением
AGFA  D3
Сверх мелкозернистая пленка с очень высоким контрастом. Это обуславливает очень хорошую передачу деталей, которая соответствует требованиям применения НК. Для экспозиции со свинцовыми экранами используются рентгеновское и гамма излучения или излучение ускорителей.
  • электронные компоненты
  • композиционные материалы
  • литые детали
  • многопленочная техника
  • высокое качество сварных швов
  • качество по нормам атомной промышленности
  • авиационная и космическая промышленность

AGFA  D4
Сверхмелкозернистая плёнка с очень высоким контрастом. Подходит для широкого диапазона применений с высокими требованиями к качеству. Для экспонирования со свинцовыми экранами, используя рентгеновское и гамма излучения или излучение ускорителей.
  • электронные компоненты
  • композиционные материалы
  • литые детали
  • авиационная и космическая промышленность
  • многопленочная техника
  • высокое качество сварных швов
  • оборонная и атомная промышленности

AGFA D5
Очень мелкозернистая пленка с высоким контрастом. Прекрасно подходит для обнаружения несплошностей. Эта пленка предназначена для использования со свинцовыми экранами, используя рентгеновское или гамма излучения.
  • судостроение
  • сварные швы
  • многоплёночная техника
  • литые детали
  • авиационная и космическая промышленность
AGFA NDT D7
Мелкозернистая пленка с высоким контрастом и высокой чувствительностью. Применяется для экспонирования отдельно или со свинцовыми экранами. При этом используются рентгеновское или гамма излучения
  • композиционные материалы
  • литые детали и сварные швы
  • авиационная и космическая промышленность
  • оборонная промышленность
  • многоплёночная техника
AGFA D8
Высококонтрастная и очень высокочувствительная плёнка со средним размером зерна. Подходит для широкого применения. Может использоваться для экспонирования отдельно или со свинцовыми экранами. Это обеспечивает высокое качество изображения при короткой экспозиции.
  • бетон и тяжелые конструкции
  • литые детали
  • многоплёночная техника



Относительные факторы экспозиции
  F8 F6 D7
100 kB NDT 1200 0.010 0.049
  RCF 0.030 0.174
  Без экрана     1.000
300 kB NDT 1200 + Pb 0.008 0.042
  RCF 0.022 0.132
  Pb     1.000
Иридий 192 NDT 1200 + Pb 0.007 0.063
  RCF 0.035 0.389
  Pb     1.000
Кобальт 192 NDT 1200 + Pb 0.006 0.096
  RCF 0.040 0.562
  Pb     1.000
