Рентгеновский аппарат Шмель

Рентгеновский аппарат Шмель

Оставьте заявку

нажимая на кнопку, вы
даете согласие на обработку
персональных данных.

Наличие на складе: да
Производитель: -
Страна производитель: Россия
Наличие в Госреестре: -

Поверка: -
Гарантия: 1 год
Взять в аренду: уточняйте


Назначение:

  • Рентгенография сварных соединений в полевых условиях при прокладке и обслуживании газо- и нефтепроводов.
  • Дефектоскопия муфт, кабелей, железобетонных и сотовых конструкций.
  • Поиск закладок и внедренных устройств в помещениях.

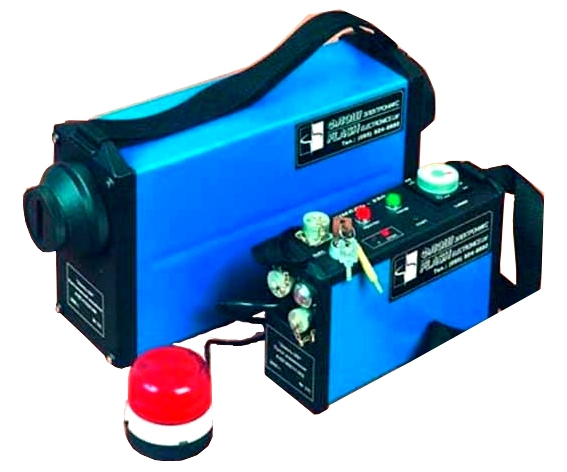

Переносные импульсные рентгеновские аппараты "Шмель" выполнены из двух блоков: рентгеновского моноблока и пульта управления. Блоки соединены между собой кабелем длиной от 25 до 100 метров. Рентгеновский моноблок имеет биологическую защиту от обратного и рассеянного излучения, что обеспечивает безопасную работу оператора без использования специальных средств защиты. Тем не менее, следует позаботиться о наличии системы комплексного рентгеновского контроля. Аппараты серии "Шмель" выпускаются в трех модификациях, отличающихся жесткостью рентгеновского излучения (т.е. значениями выходного напряжения, кВ - 220, 250,240): ШМЕЛЬ-220; 250; 240А (с автономным питанием).

Дополнительные принадлежности для рентгеновского аппарата Шмель

Транспортная тележка для панорамного просвечивания. Предназначено для транспортировки аппарата «Шмель-250» с блоком аккумуляторов в трубопроводе диаметром от 720 до 1420 мм. Транспортная  тележка снабжена фонарем освещения.
Крепление рентгеновского аппарата «Шмель-250» для фронтального просвечивания
Предназначено для крепления рентгеновского моноблока на внешней поверхности трубопровода диаметром 425-1420 мм при фронтальном просвечивании. Моноблок фиксируется с помощью противовеса

Рентгеновские аппараты ШМЕЛЬ внесены в реестр   сварочного, вспомогательного оборудования, оборудования и материалов для контроля и диагностики сварных соединений,  технические условия которых соответствуют техническим требованиям ОАО "Газпром"  по состоянию на 15.05.2014 г. (головная экспертная организация (ГЭО) - ООО «Газпром ВНИИГАЗ».

Параметр   Аппарат Шмель-220 Аппарат Шмель-250 Аппарат Шмель-240А
Выходное напряжение кВ 220 250 240
Угол выхода излучения с коллиматором
без коллиматора
град   30
180
  30
180
  30
180
Толщина стали РТ-2 с флуоресцентными экранами D-8 - с металлическими экранами D-7 со свинцовыми фольгами мм     45 28 19     54 34 26     49 32 24
Потребляемая мощность Вт 100 150 120
Напряжение питания В 220 переменное
24 постоянное
220 переменное
24 постоянное
автономное
Вес рентгеновского моноблока кг 8,4 8,2 9,2
Вес пульта управления кг 1,9 1,9 1,9
Габаритные размеры рентгеновского моноблока мм 451 х 112 х 226 451 х 112 х 226 382 х 110 х 216
Габаритные размеры пульта управления мм 245 х 75 х 155 245 х 75 х 155 245х 75 х 155
